| 層 數 | 結構形式 | 建筑風格 | |||
| 開 間 |
14.80m
|
占地面積 |
318.21㎡
|
建筑面積 |
968.68㎡
|
| 進 深 |
21.60m
|
主體造價 |
100萬~120萬(僅供參考)
|
制作軟件 |
AutoCAD
|
|
圖紙內容
|
|||
|
建筑圖
|
建筑設計說明，構造表，地下室平面圖，一層平面圖，二層平面圖，三層平面圖，四層平面圖，屋頂平面圖，立面圖，剖面圖，節點大樣圖，樓梯大樣圖,門窗大樣圖，門窗表
|
||
|
結構圖
|
結構設計說明,基礎平面布置圖，獨立基礎詳圖，基礎施工圖，地下室結構施工圖，一層結構施工圖，二層結構施工圖，三層結構施工圖，四層結構施工圖，屋面施工圖，樓梯大樣圖。
|
||
|
給排水圖
|
給排水設計說明，地下室給排水平面圖，一層給排水平面圖，二層給排水平面圖，三層給排水平面圖，四層給排水平面圖，屋頂層排水平面圖，給排水系統原理圖，衛生間給排水詳圖，化糞池大樣圖，污水檢查井大樣圖。
|
||
|
電氣圖
|
電氣設計說明，主要設備及材料表，配電箱系統圖，弱電系統圖，基礎接地平面圖，屋面防雷平面圖，地下室照明平面圖，一層照明平面圖，二層照明平面圖，三層照明平面圖，四層照明平面圖，地下室插座平面圖，一層插座平面圖，二層插座平面圖，四層插座平面圖，地下室弱電平面圖，一層弱電平面圖，二層弱電平面圖，三層弱電平面圖，四層弱電平面圖。
|
||
|
設計功能
|
|||
|
地下室
|
車庫、客廳、娛樂區、酒窖、茶室、儲物間、公衛
|
||
|
一層
|
平臺、入戶門廊、花池、入戶玄關、客廳、吧臺、廚房、餐廳、神龕、2臥室、公衛、內衛
|
||
|
二層
|

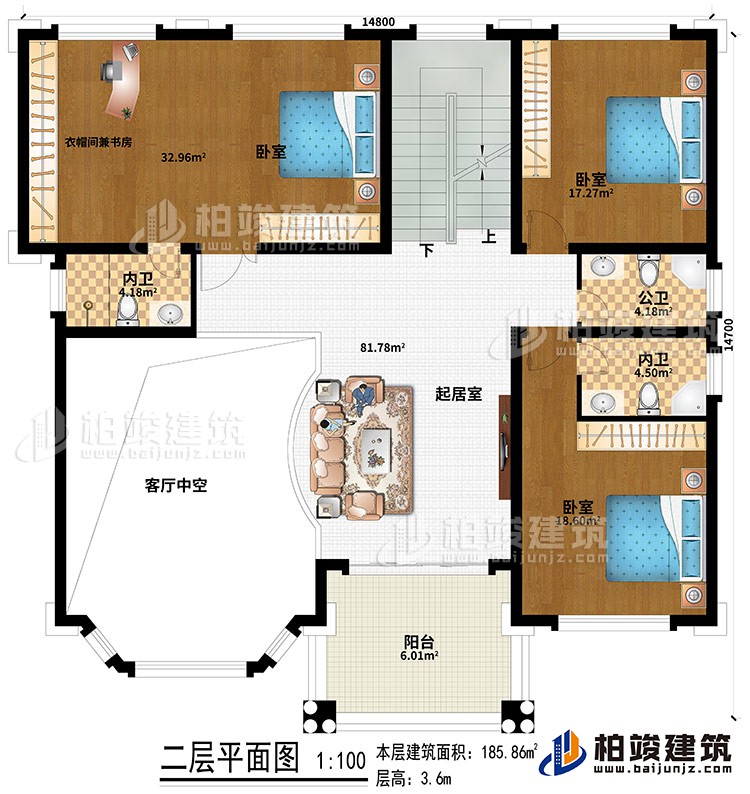

起居室、客廳中空、3臥室、衣帽間兼書房、公衛、2內衛、陽臺
|
||
|
三層
|
起居室、3臥室、書房、露天花園、3陽臺、2內衛
|
||
|
四層
|
起居室、2臥室、2內衛、書房、3露臺、陽臺
|
||
-
建筑效果圖
效果圖
背面效果圖
鳥瞰圖平面方案圖

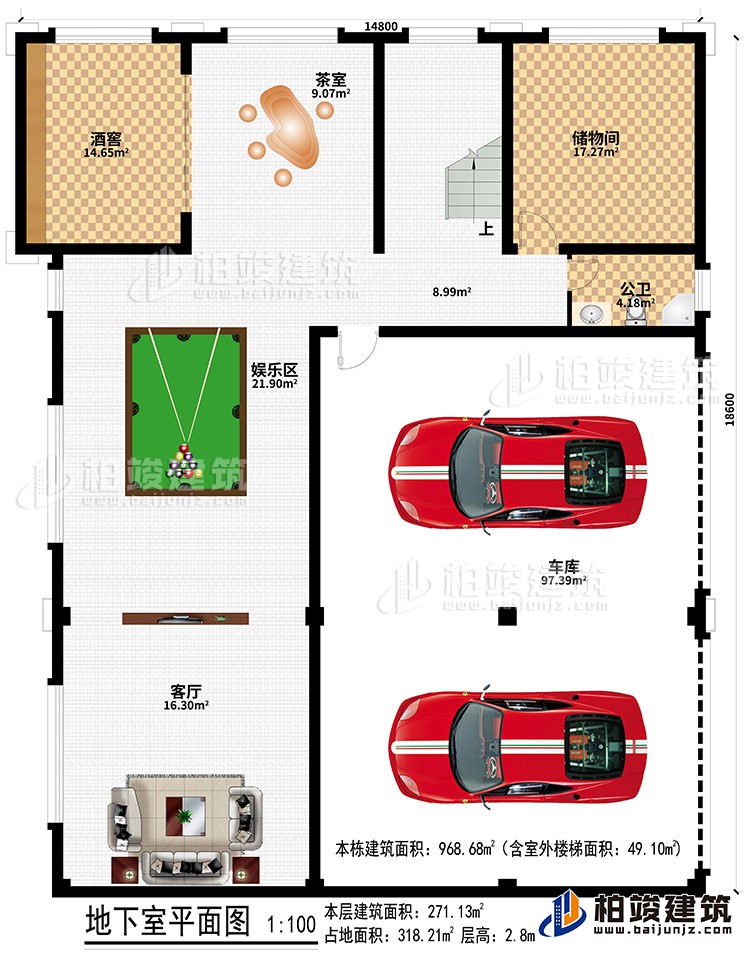

地下室：車庫、客廳、娛樂區、酒窖、茶室、儲物間、公衛

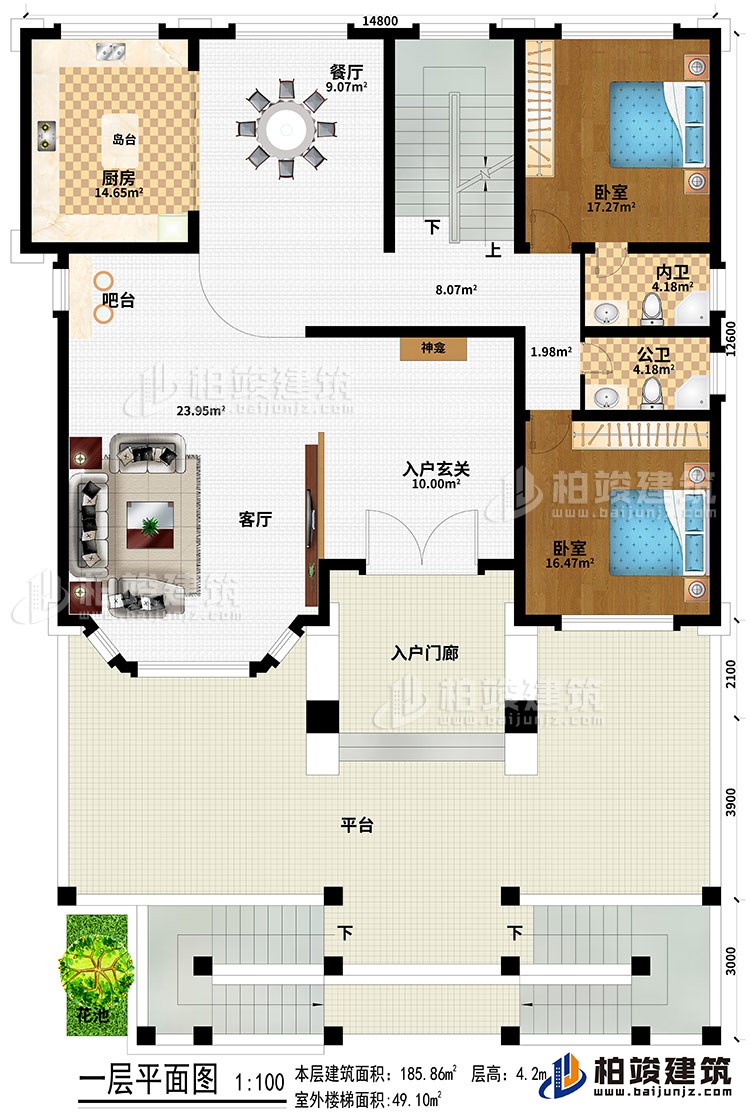

一層：平臺、入戶門廊、花池、入戶玄關、客廳、吧臺、廚房、餐廳、神龕、2...

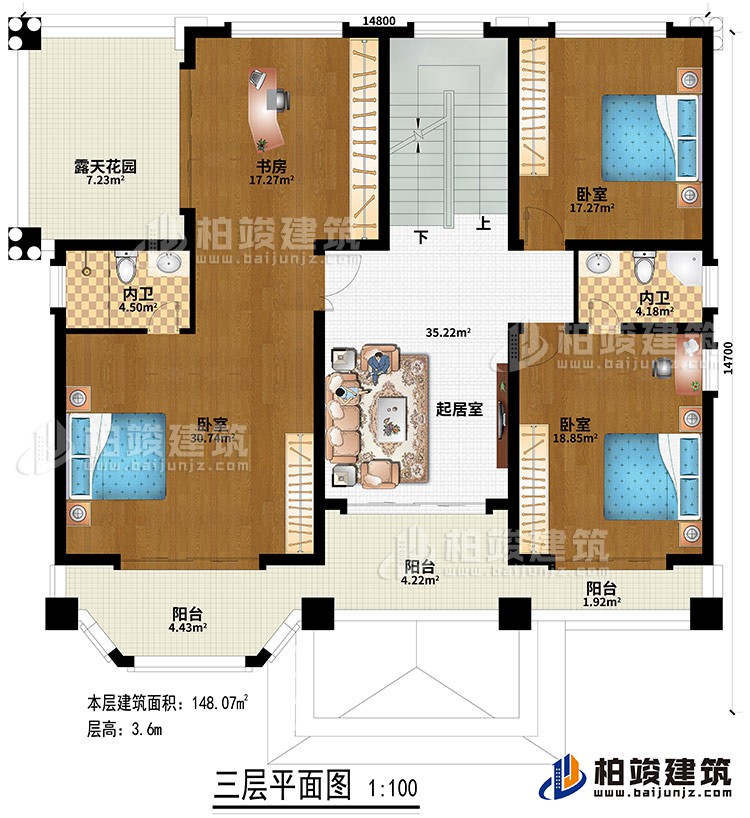

三層：起居室、3臥室、書房、露天花園、3陽臺、2內衛

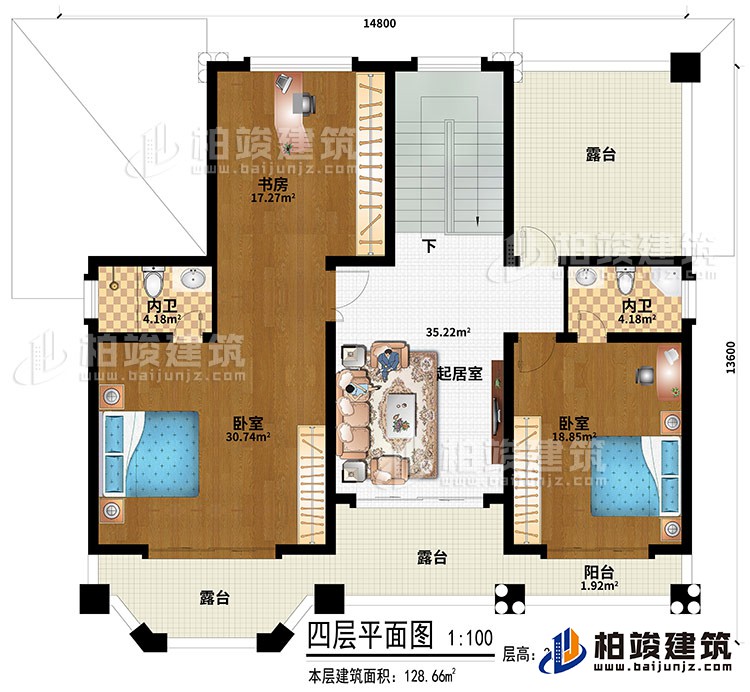

四層：起居室、2臥室、2內衛、書房、3露臺、陽臺建筑立面圖

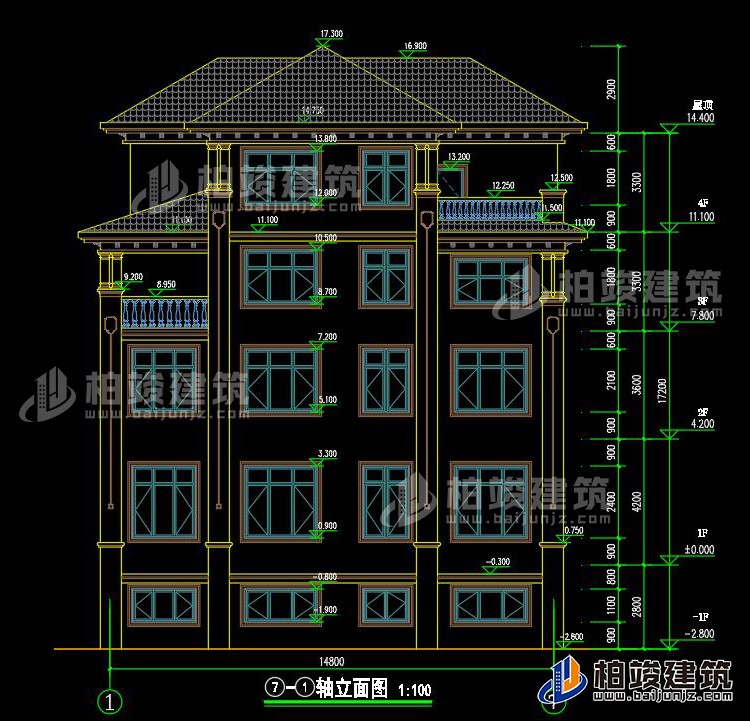

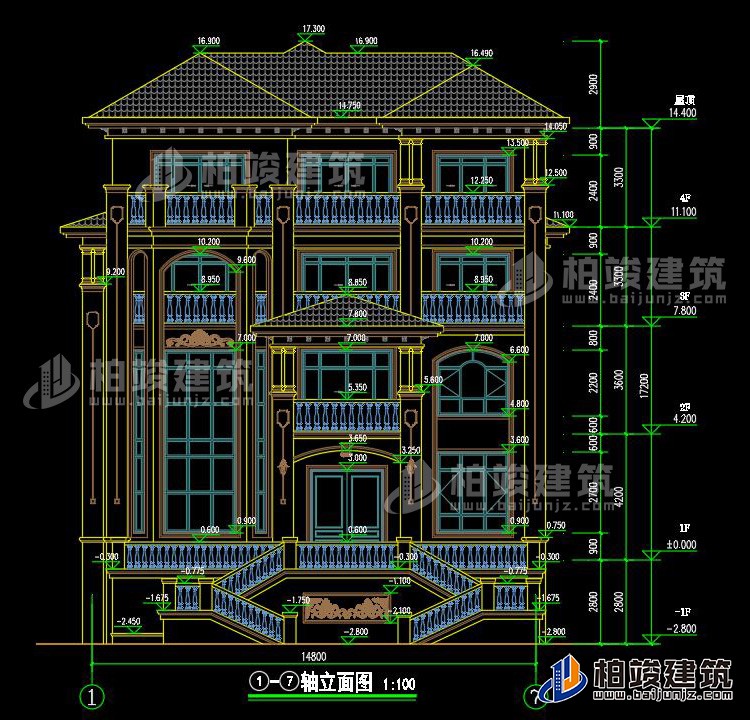

正立面圖
背立面圖
